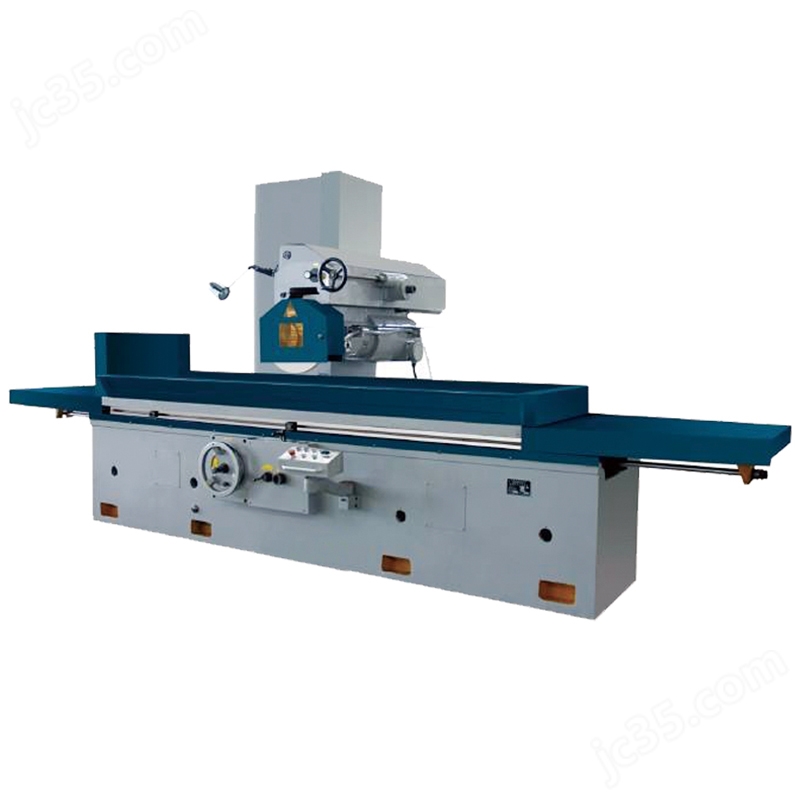

當前位置：北京機床北一機床有限責任公司>>臥軸矩臺平面磨床>> M7150臥軸矩臺平面磨床
本系列機床以砂輪周邊或側面磨削工件的平面，工件可以固定在工作臺上或吸牢在電磁吸盤上，其材質可以是鋼、鑄鐵或有色金屬。機床工作臺的縱向運動和磨頭的橫向運動都是用液壓驅動，無級調速。磨頭的橫向運動亦可手動操作。磨頭的垂直方向除手動進給外，還配有機動快速升降機構，能減輕勞動強度，提高工作效率。磨頭的垂直和橫向導軌都粘貼聚四氟乙烯導軌軟帶，耐磨性好，能耗低、靈敏度高。機床運動平穩、精度好、性能可靠、噪音低、特別適合于機械性的金屬工件平面的磨削加工，深受廣大用戶的歡迎。
機型 | 單位 | M7130平面磨床 | M7140平面磨床 | M7150平面磨床 | M7163平面磨床 |
主要技術規格 | GB-104 | GB-104 | GB-104 | GB-104 | |
工作臺面尺寸（寬*長） | mm | 300*1000mm | 400*1000mm | 500*1250mm | 630*1250mm |
磨削工作的尺寸（寬*長*高） | mm | 300*1000*400mm | 400*1000*525mm | 500*1200*525mm | 1250*630*500mm |
工作臺縱向移動量（液動） | mm | 200-1110mm | 200-1110mm | 200-1110mm | 200-1350mm |
工作臺速度（無級調整） | m/min | 3-25m/min | 3-25m/min | 3-25m/min | 3-25m/min |
工作臺T型槽數 | 3 | 3 | 3 | 3 | |
寬度 | mm | 18mm | 18mm | 18mm | 22mm |
砂輪中心至臺面距離 | mm | 135-600mm | 135-665mm | 135-600mm | 140-665mm |
磨頭移動量 | mm | 550-655mm | |||
橫向（手動及液動） | mm | 350mm | 450mm | 550mm | 630mm |
垂直（手動及機動） | mm | 400mm | 665mm | 665mm | 665mm |
磨頭橫向進給（無級調速） | |||||
連續 | m/min | 0.3-3m/min | 0.3-3m/min | 0.3-3m/min | 0.3-3m/min |
斷續 | mm/min | 3-30mm/min工作臺往復一次 | 3-30mm/min工作臺往復一次 | 3-30mm/min工作臺往復一次 | 3-30mm/min工作臺往復一次 |
手輪每轉磨頭進給量 | |||||
垂直 | mm | 0.5mm | 0.5mm | 0.5mm | 0.5mm |
垂直進給手輪最小刻度值 | mm | 0.01mm | 0.01mm | 0.005mm | 0.005mm |
砂輪尺寸（外徑*寬度*內徑） | mm | Ф350*40*Ф127mm | Ф350*40*Ф127mm | Ф350*40*Ф127mm | Ф400*40*Ф203mm |
磨頭快速升降速度 | mm/min | 442.5mm/min | 708mm/min | 708mm/min | 708mm/min |
液壓泵型號 | YB1-100定量葉片泵 | YB1-100定量葉片泵 | YB1-100定量葉片泵 | YB1-100定量葉片泵 | |
流量 | L/min | 100L/min | 100L/min | 100L/min | 180L/min |
電氣設備總容量 | KW | 10KW | 12KW | 12KW | 22KW |
磨頭電動機功率 | KW | 5.5KW | 7.5KW | 7.5KW | 11KW |
轉速 | r/min | 1440r/min | 1440r/min | 1440r/min | 1440r/min |
液壓泵電動機功率 | KW | 3KW | 3KW | 4KW | 11KW |
轉速 | r/min | 960r/min | 960r/min | 960r/min | 960r/min |
快速升降電動機功率 | KW | 0.37KW | 0.37KW | 0.37KW | 0.37KW |
轉速 | r/min | 885r/min | 885r/min | 885r/min | 1400r/min |
冷卻泵型號 | DB-25三相電泵 | DB-25三相電泵 | DB-25三相電泵 | DB-25三相電泵 | |
轉速 | L/min | 25L/min | 25L/min | 25L/min | 25L/min |
冷卻泵電動機功率 | KW | 0.12KW | 0.12KW | 0.12KW | 0.12KW |
轉速 | r/min | 2800r/min | 2800r/min | 2800r/min | 2800r/min |
電磁吸盤尺寸（寬*長） | mm | 300*1000mm | 400*1000mm | 300*1000mm | 630*1250mm |
機床外形尺寸（長*寬*高） | cm | 3000*1700*2200mm | 3250*2025*2350mm | 3650*2025*2350mm | 3350*2400*2500mm |
凈重 | kg | 4000kg | 4500kg | 5000kg | 7000kg |
