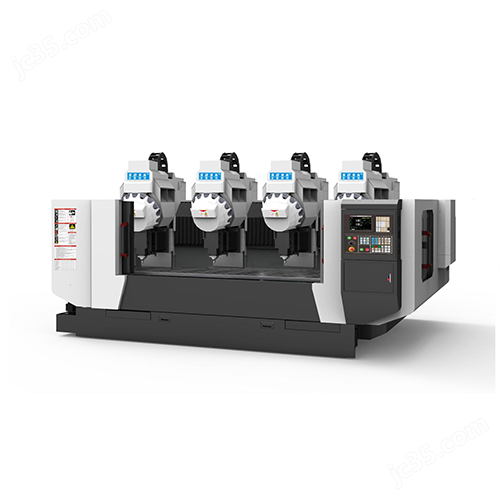

目錄:深圳市精雕數控設備有限公司>>高速四頭四通道加工中心>> SD750-4Z-BT30四頭加工中心
| 產地 | 國產 | 工作臺尺寸 | 3000*500mm |
|---|---|---|---|
| 界面語言 | 中文 | 外形尺寸（長×寬×高） | 4450*2650*2900mm |
| 銷售區域 | 全國 | 重復定位精度 | X軸:0.005mm,Y軸:0.005mm,Z軸:0.005mm |
| 重量 | 10000kg | 主軸電機功率 | 5.5kW |
| 主軸轉速 | 12000r/min |
一、機器簡介：
1、SD750-4Z--BT30是專門為客戶量身定做的四頭加工中心；運動方式為:Y軸工作臺前后移動，X軸在橫梁上左右移動，Z1Z2Z3Z4軸主軸可同時上下移動也可以單獨上下移動。
2、特別適用于各類鋼、銅、鋁、壓克力、塑料等零件的精密雕銑、切割、擴孔、打孔、攻絲等加工。
二、四頭加工中心主要配置清單(單位:mm)
| 規 格 說 明 | 數量 | 原產地 |
| 華中系統/ X7.5KW、Y5.5KW/Z1Z2Z3Z4-2.4KW伺服電機-6套、主軸電機5.5KW-4個 | 全套 | 武漢 |
| XYZ1Z2Z3Z4軸用上銀/銀泰/芃宸精密級滾珠直線導軌(X30*2、Y30*4，Z35*2) | 全套 | 中國臺灣 |
| XYZ1Z2Z3Z4軸用TBI精密級研磨滾珠絲桿(X50，Y40，Z32) | 全套 | 中國臺灣 |
| 中國臺灣惟隆/中國臺灣大悅直聯式短鼻主軸BT30/100/12000rpm | 4個 | 中國臺灣 |
| 16位飛碟式刀庫 | 4套 | 浙江 |
| 鑄鐵床身(HT250) | 1套 | 自制 |
| 鑄鐵機械零配件(HT250) | 1批 | 自制 |
| 配電柜恒溫空調系統（雷德） | 1套 | 東莞 |
| 施耐德電器配件（施耐德） | 1批 | 天津 |
| 氣動元件(亞德克) | 1批 | 中國臺灣 |
| KOYO/NSK/TBI P級角接觸配對軸承 | 全套 | 進口 |
| 主軸水冷機 （雷德） | 1臺 | 東莞 |
| 電子手輪（昱普） | 1套 | 廣州 |
| 對刀儀（深圳精雕 ） | 1個 | 自制 |
| X軸配三防布風琴罩，Y4Z軸配可申縮鋼板罩 | 各1套 | 自制 |
| X/Y/4Z軸配塑料拖鏈(鼎泰) | 各1套 | 東莞 |
| 自動潤滑油泵（寶騰） | 1套 | 東莞 |
| 空氣過濾器（日本雷曼 M107-A空氣過濾器） | 2套 | 浙江 |
| 噴水裝置 | 4套 | 自制 |
| 水泵750W（斯納爾） | 1套 | 常州 |
| 機床附件 | 1套 | 深圳 |
| BT30刀柄/配大小全套縮咀（三合） | 20個 | 深圳 |
| 鏈板排渣機 | 1套 | 東莞 |
三、技術規格參數表:(單位:mm)
| 機型 | SD750-4Z-BT30 |
| 工作臺尺寸 | 3000*500 (T型槽M16) |
| 主軸鼻端至工作臺面 | 最高480～最低130 |
| 飛碟式刀庫至工作臺面 | 470 |
| X軸行程 | 750 |
| Y軸行程 | 530 |
| Z1Z2Z3Z4軸行程 | 350 |
| 單頭最大加工范圍 | 750*500 |
| X/Y/Z1Z2Z3Z4最快移動速度 | X:36米/分鐘 Y:48米/分鐘 Z:48米/分鐘 |
| 最大加工速度 | 12米/分鐘 |
| 伺服系統 | 交流伺服 |
| 系統分辨率 | 0.001 |
| 整機定位精度 | ±0.01mm |
| 局布定位精度 | 300內±0.01mm |
| 重復定位精度 | 0.005mm |
| 主軸數 | 4個 |
| 主軸距離 | 750mm |
| 主軸電機功率 | 5.5KW |
| 主軸電機扭矩 | 26.3Nm |
| 主軸轉速 | 12000rpm/min |
| 飛碟式刀庫 | 4*16位 |
| 換刀方式 | 自動 |
| 夾持刀柄 | BT30 |
| 對刀方式 | 自動 |
| 臺面承受負荷 | 1000Kg |
| 額定電壓 | 380V/50HZ |
| 整機最大功率 | 47K |
| 整機重量 | 10000Kg左右 |
| 外型尺寸(長*寬*高) | 4450*2650*2900左右 |
四、主機標準配置及附件送配件：
| 1. | 控制器 | 11. | 機械、電氣、操作說明書1本 |
| 2. | 直結式主軸 | 12. | 剛性攻牙功能 |
| 3. | 自動潤滑系統 | 13. | 電氣箱熱交換器 |
| 4. | 地基可調墊塊 | 14. | 《操作說明書》《程序說明書》《使用說明書》 |
| 5. | 工具箱 | 15. | 刀柄20個（含拉釘、扳手） |
| 6. | 工作燈 | 16. | 鎖刀座 |
| 7. | 警示燈 | 17. | M16馬鐵 |
| 8. | 主軸吹氣裝置 | 18. | |
| 9. | 傳輸線 | 19. | 鎖咀 ER25（4-12） 1套 |
| 10. | 半封閉式護罩 | 20. | 護罩 |
五、機器環境及硬件設施要求；
| 序號 | 環境項目 | 項目要求標準 |
| 1. | 電源要求 | AC380V（4P）50-60Hz，空氣開關 100A，電源電壓波動范圍 380V±10%以內 |
| 2. | 空氣壓縮機 | 使用螺桿式壓縮機，儲氣罐，三級過濾，≥0.55Mpa，流量≥100L/min |
| 3. | 真空壓力 | ≥0.6 mpa |
| 4. | 空氣干燥機 | 必須有空氣干燥機，帶自動排水功能 |
| 5. | 環境噪音/振動 | ≤75dba |
| 6. | 地面要求 | 地面要求平整，穩固，最高點與最低點相差不超過 5mm |
| 7. | 環境濕度 | 建議 45%-65% |
| 8. | 氣體水分含量 | 無水分 |
