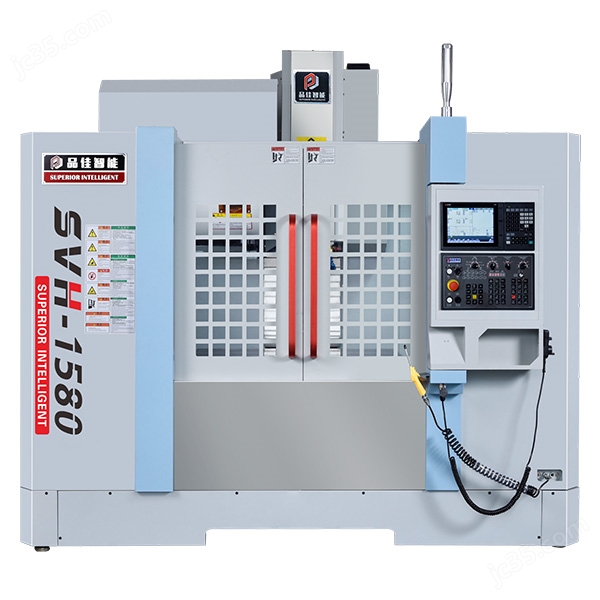

產品特性
Product characteristics
1、品佳智能模具加工中心XY軸采用高剛性滾柱式線性滑軌，Z軸采用矩形硬軌有效提高承重及剛性。
2、三軸滑道外鍍TurciteB防摩擦材料，確保導線測量順暢，滑道磨損減少。
3、所有滑道均由自動潤滑系統優級潤滑。
4、以高扭距、低噪聲、高穩定性的AC數控伺服馬達驅動。
5、可為多種材質加工提供不同速度。
6、的切削能力和高精度，令銑削與鏜孔操作簡單易行。
7、采用前置排屑系統，機臺占地面積小，有效節約空間。
8、X、Y和Z軸采用高精密度C3級滾珠絲桿，同時結合雙螺帽設計，用于精密加工。
應用領域
application area
廣泛適用于機械制造業、模具制造業及其它行業加工板件、盤類件、殼體及模具等復雜零件，特別適用于汽車零件及IT類零件加工。工件在一次裝夾后，可連續完成銑、鉆、鏜、鉸等多種工序的加工。可單臺使用，也可多臺組成生產流水線加工零件。
產品參數
Product parameters
項目 | 單 位 | 備注 | |
行程 | 左右行程(X) | mm | 1500 |
前後行程(Y) | mm | 800 | |
上下行程(Z) | mm | 700 | |
主軸端面至工作臺 | 上下距離 | mm | 130-830 |
工作臺 | 尺寸 | mm | 800*1700 |
T型溝(尺寸X數量) | mm | 5-22T*140 | |
載重(平均分布) | kg | 1500 | |
主軸 | 主軸轉速 | r.p.m | 8000/10000 |
主軸傳動方式 | -- | 皮帶式 | |
錐度 | -- | BT-50 | |
刀庫 | 刀庫容量 | -- | 無 |
移動 | 三軸快速移動 | m/min | 12 |
切削進給 | mm/min | 1-8000 | |
最小輸入單元 | mm | 0.001 | |
機床精度 | 定位精度mm | mm | ±0.005/300mm |
重複定位精度mm | mm | ±0.005mm | |
主軸電機 | 電機功率 | Kw/N.m | 18.5kw |
三軸電機 | X軸電機 | Kw/N.m | 4.5 |
Y軸電機 | Kw/N.m | 4.5 | |
Z軸電機 | Kw/N.m | 4.5 | |
X軸線軌 | -- | 45*2 | |
Y軸線軌 | -- | 35*2 | |
Z軸線軌 | -- | 矩形硬軌 | |
三軸螺桿 | X軸螺桿 | -- | 6310/C3級 |
Y軸螺桿 | -- | 6310/C3級 | |
Z軸螺桿 | -- | 5010/C3級 | |
數控系統 | 型號 | -- | MITSUBISHI（M80） |
其它 | 電力需求 | KVA | 35 |
重 量 | t | 約13t | |
氣壓需求 | kg | ≧6 | |
面積需求(LxWxH) | mm | 4400*3500*3350 | |
