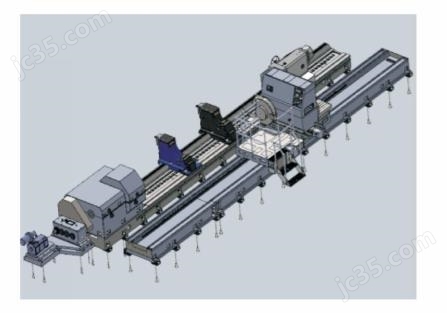

MJK84100/125 MJK系列簡易數控軋輥（外圓）磨床，總體布局采用工件床身與拖板床身分離的結構，適用于磨削冶金工業中軋輥機上的工作輥和支承輥。造紙工業中紙機上的軋輥、橡膠工業中的各種壓輥，印染工業中各種金屬輥和非金屬壓輥。
本機床可完成以下作業:
(1)磨削圓柱形、錐度;
(2)磨削中凸和中凹曲面的輥面。(簡易數控軋輥磨床)
砂輪架是數控軋輥磨床的核心部件之一，它的回轉精度及運動平穩性直接影響著工件表面的磨削質量。我公司的砂輪架博采眾家之長，并引進和吸收了的制造技術，因此，我公司生產的數控軋輥磨床的砂輪架已達到水平。磨頭主軸采用動靜壓主軸軸承，具有剛性大、精度高的特點,以確保被磨削工件的高精度和高質量。
MJK系列簡易數控軋輥磨床,中高機構傳動路線的起始端是驅動拖板縱向移動的伺服電機,末端為磕頭結構,該傳動路線為內聯傳動鏈,并帶間隙調整機構。拖板縱向移動時，經齒條、掛輪箱傳到砂輪架上的凸輪,凸輪轉動帶動砂輪架擺動，從而實現輥身中凸（中凹)磨削。中凸（中凹)量由掛輪和杠桿調整。
機床的主要特性
1、機床總體布局采用分離式結構，可避免工件重量對砂輪架床身所引起的變形對加工精度的影響。
2、床身進行了有限元法設計，筋板布局合理,材料選用HT300高牌號優質灰口鑄鐵。
3、頭架采用高性能直流電機驅動,具有啟動轉矩大,低速性能好的特點。
4、尾架由上下兩體組成，雙層尾座便于調整水平方向的精度，尾架上設有工件頂持力電子顯示儀表，便于觀察工件頂持力，同時，根據工件重量，可選擇適當?shù)捻敵至Α?/p>
5、砂輪架是軋輥磨床的核心部件之一，它的回轉精度及運動平穩性直接影響著工件表面的磨削質量。我公司的砂輪架博采眾家之長，并引進和吸收了的制造技術，因此，我公司生產的軋輥磨床的砂輪架已達到水平。
6、大拖板導軌為“V-平"結構形式，并采用貼塑靜壓技術，大拖板的運動具有良好的低速運動特性，可有效地消除爬行，運動精度高，無磨損。

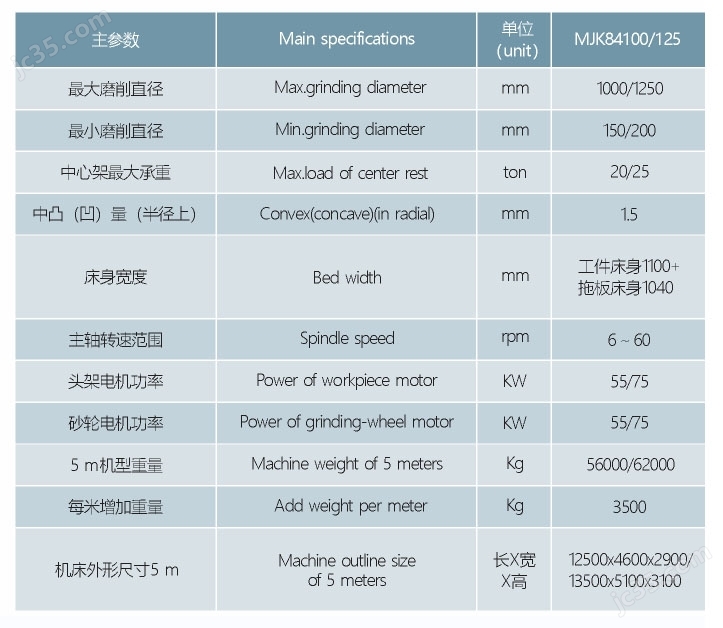

MJK84100/125簡易數控軋輥（外圓）磨床技術參數：
